Im nachfolgenden sehen Sie die Vorder- und Rückseite eines Bleches, das als Ausgangsbasis zur Erzeugung eines Stempels und einer Matrize dienen soll.
|
|
Vorgehensweise:
Im ersten Arbeitsschritt soll die Matrize erstellt werden.

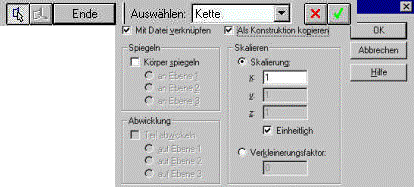

Öffnen Sie eine leere Part-Datei und fügen unter “Kopie eines Teils“ das Blechteil als verknüpfte Konstruktionsfläche ein.
|
|
||
Mit dem Befehl “Fläche (Offset)“ wird eine Parallelfläche (Auswählen: Kette) von der Unterseite (siehe oben, rechtes Bild) im Abstand von z.B. 0,01 mm erzeugt. Anschließend plazieren Sie eine parallele Referenzebene zur planaren Oberfläche im Abstand von z.B. 40 mm.
Auf
dieser Referenzebene wird nun eine Ausprägung erzeugt, wobei die äußere
Kontur des Blechteils “Einbezogen“ wird.
Die
Längenausdehnung des Profils wird danach mit dem Befehl “Von/Bis“ bestimmt.
Sie betätigen einmal die rechte Maustaste (VON-Ebene) und wählen dann

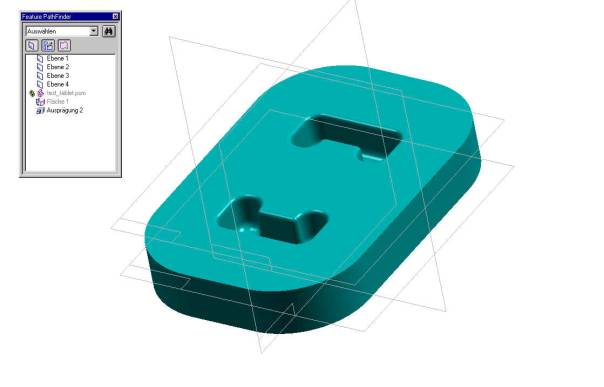

die erzeugte Offset-Fläche an. Die Matrize wird erzeugt.

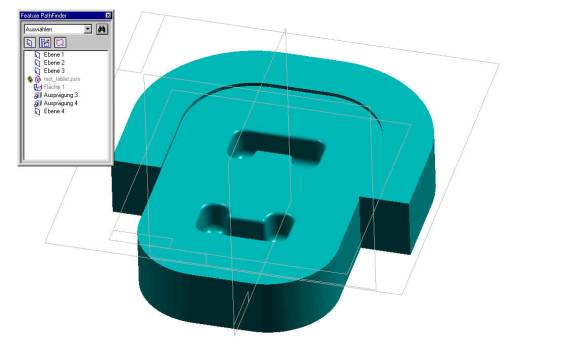

Im nächsten Konstruktionsschritt werden durch Erzeugung einer Ausprägung, unter Berücksichtigung der Blechdicke (parallele Referenzebene im Abstand von 2 mm), die äußeren Abmaße der Matrize ergänzt. Hierbei wird die innere Kontur in der Profilumgebung wieder einbezogen, jedoch nur bis zur Mitte des eingefügten Blechs konstruiert. Die äußeren Konturen sind in diesem Beispiel frei wählbar.
|

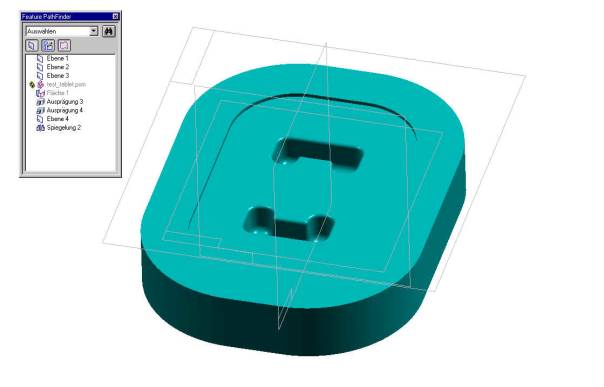

Den Abschluß bildet das Spiegeln der zuletzt erzeugten Ausprägung über der senkrecht stehenden Referenzebene.
Vorgehensweise:
Im zweiten Arbeitsschritt soll der Stempel erstellt werden.
Öffnen Sie eine leere Part-Datei und fügen unter “Kopie eines Teils“ das Blechteil als verknüpfte Konstruktionsfläche ein.
|
|
||
Mit dem Befehl “Fläche (Offset)“ wird eine Parallelfläche (Auswählen: Kette) von der Oberfläche (siehe ganz oben, linkes Bild) im Abstand von z.B. 0,01 mm erzeugt. Anschließend plazieren Sie eine parallele Referenzebene zur planaren Oberfläche im Abstand von z.B. 40 mm.
Auf
dieser Referenzebene wird nun eine Ausprägung erzeugt, wobei die äußere
Kontur des Blechteils “Einbezogen“ wird.
Die
Längenausdehnung des Profils wird danach mit dem Befehl “Von/Bis“ bestimmt.
Sie betätigen einmal die rechte Maustaste (VON-Ebene) und wählen dann

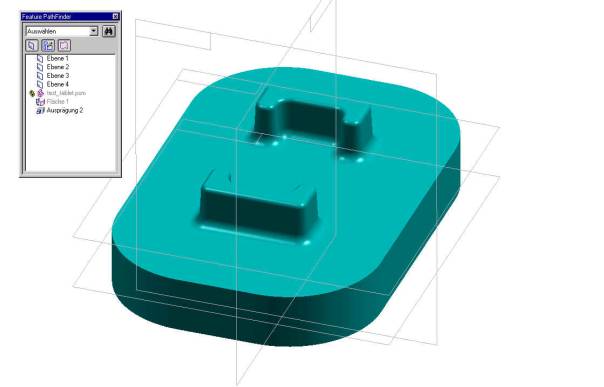

die erzeugte Offset-Fläche an. Der Stempel wird erzeugt.
Anschließend wird die äußere Kontur des Stempels, wie oben schon einmal beschrieben, durch eine Ausprägung (ohne Berücksichtigung der Blechdicke) und eine Spiegelung ergänzt.
