Bei der Abwicklung eines Übergangslappens gibt es einige Regeln zu beachten.
Folgende Bedingungen werden beim Erzeugen eines Übergangslappens von Solid Edge überprüft.
· Die Elemente innerhalb eines Profiles müssen tangential sein.
· Die Profile müssen offen sein.
Zusätzlich gilt.
· Es können nur Übergangslappen abgewickelt werden, die aus Ebenen, Teilzylindern und Teilkegeln bestehen.

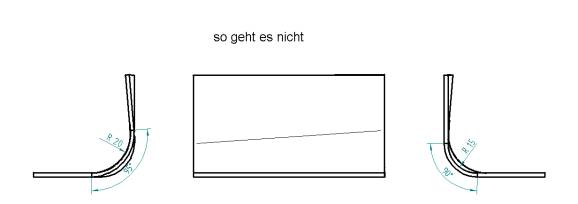

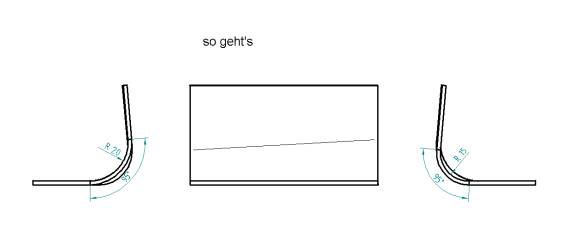

· Die Summe der Überschlagwinkel der Kreisbögen muß in beiden Profilen gleich sein.

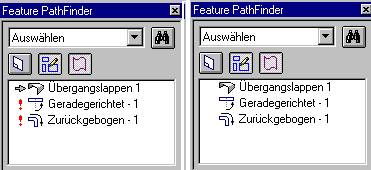

Schon bei der Erzeugung achten Sie bitte darauf, daß im Feature Path Finder kein Pfeil vor dem Übergangslappen erscheint.
|

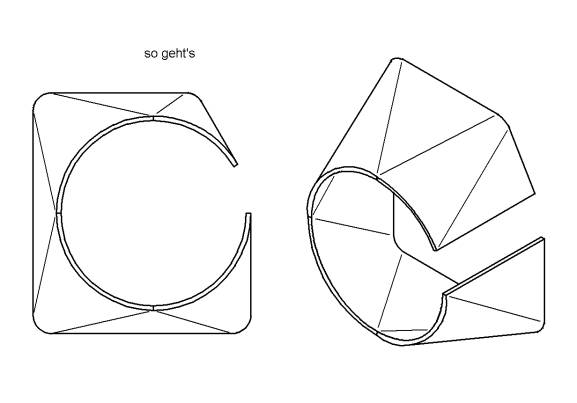

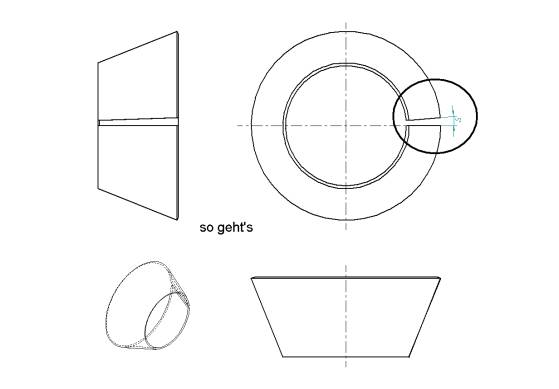

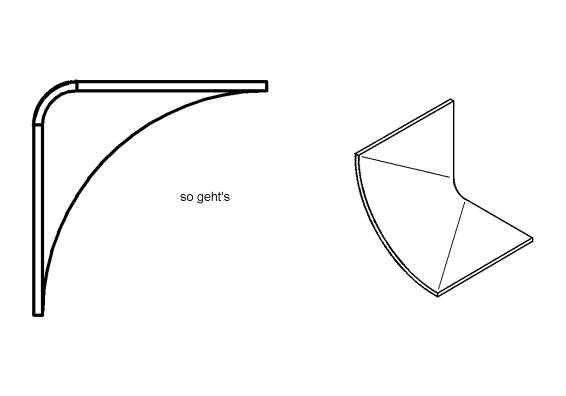

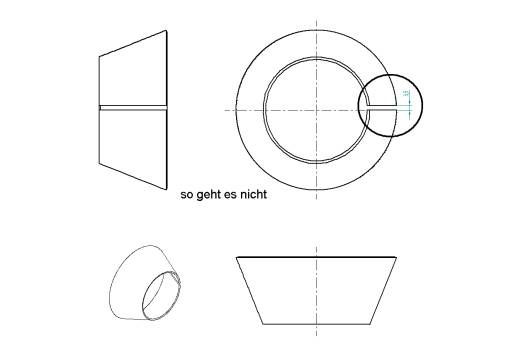

Beispiele:
