Durchdringungen von Bohrungen

Um bei einem Bauteil zu prüfen, ob sich im inneren Bohrungen durchdringen, kann der Dünnwand-Befehl genutzt werden.

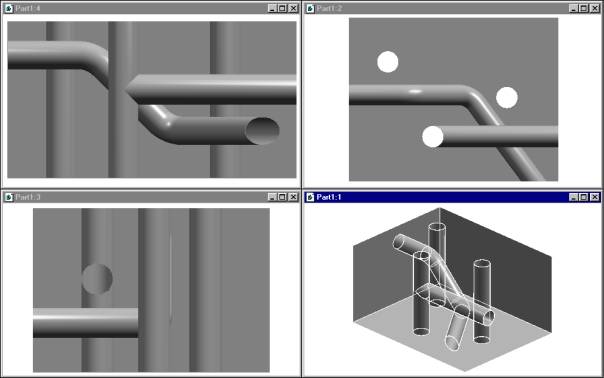

Hierbei werden die Bohrungen plaziert und anschließend das Bauteil als dünnwandig mit offenen Teilflächen definiert. Man kann nun die Bohrungen als Röhren sehr gut auf eventuelles Durchdringen kontrollieren. Bei dieser Vorgehensweise ist darauf zu achten, daß so viele Teilflächen bestehen bleiben, daß noch alle Röhrenwandungen mit dem Grundkörper verbunden sind.
