Vorgehensweise:

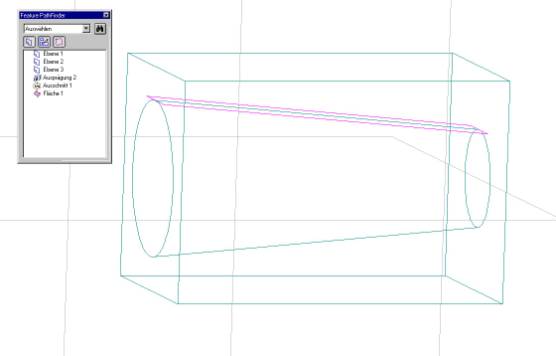

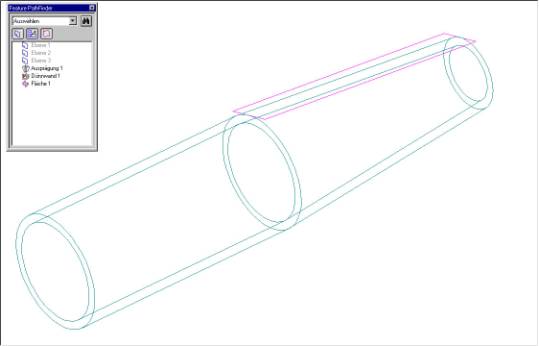

Sie erzeugen in den kegeligen Einzelteilen eine Konstruktionsfläche, indem Sie die im winkelstehenden Körperkanten einbeziehen und symmetrisch ausprägen.
|
|

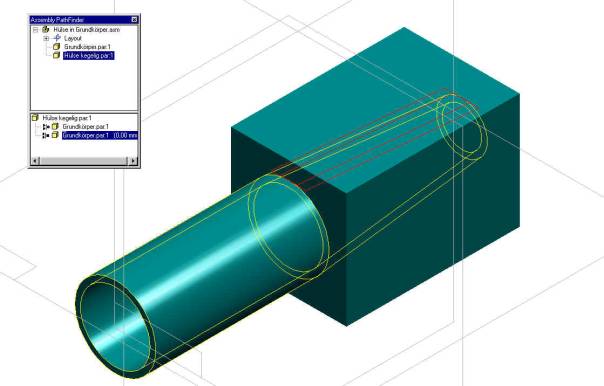

Anschließend werden die beiden Einzelteile in der
Baugruppe plaziert. Dazu benutzen Sie zuerst den Beziehungstyp “Ausrichten“
über die beiden Achsen.
Danach werden mit dem gleichen Beziehungstyp die beiden Hilfskonstruktionsflächen zueinander ausgerichtet. Das Einzelteil ist vollständig bestimmt.
