Sie benutzen zuerst zweimal die Einbaubeziehung “An/Aufsetzen“ und richten die Horizontal- und Vertikalreferenzebene der beiden Einzelteile zueinander aus.
Vorgehensweise:
Nachdem Sie den Grundkörper mit einer Bohrung in der Baugruppe plaziert haben, folgt anschließend der Einbau der Kegelspitze:
Sie benutzen zuerst zweimal die Einbaubeziehung “An/Aufsetzen“
und richten die Horizontal- und Vertikalreferenzebene der beiden Einzelteile
zueinander aus.
Danach wird die Oberfläche des Kegels mit der Einbaubeziehung
“Ausrichten“ mit der Oberfläche des Einzelteils mit Bohrung ausgerichtet.
Der Kegel sitzt jetzt voll im Material.

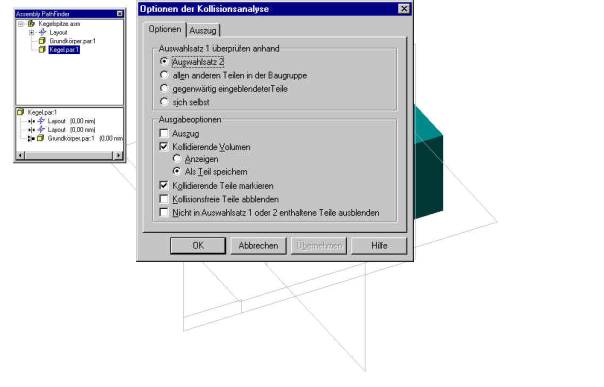

Sie führen anschließend eine Kollisionsanalyse
zwischen den beiden Einzelteilen durch. Dabei ist die Einstellung “Als Teil
speichern“ sehr wichtig.

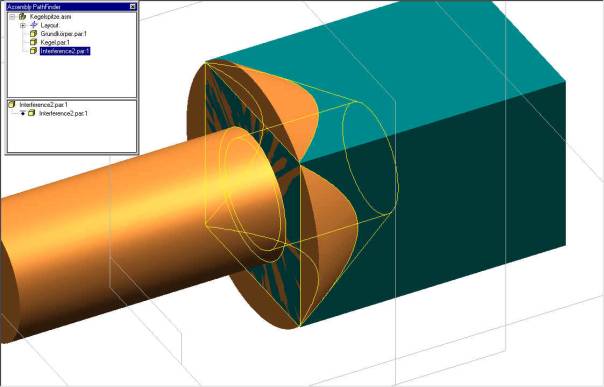

Das entstandene Volumenelement (im Bild gelb gekennzeichnet) benutzen Sie jetzt dazu, um die Länge der Eintauchtiefe zu ermitteln (Befehl: “Abstand messen“).

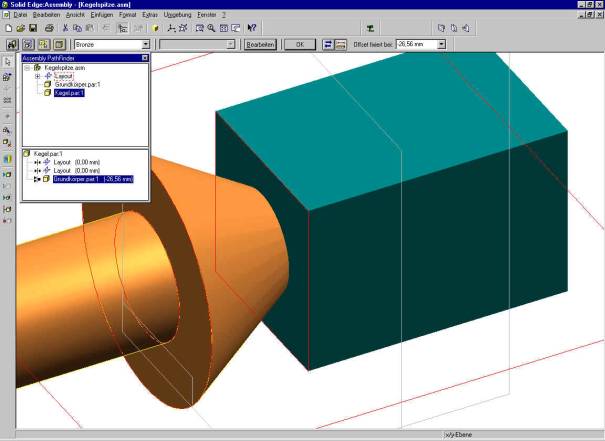

Anschließend können Sie das Volumenelement aus der Baugruppe entfernen. Solid Edge speichert diese Kollisionsvolumenelemente im C:\Temp Verzeichnis. Den ermittelten Wert tragen Sie danach in die Ausrichtbeziehung des Kegels ein. In diesem Falle waren es –26,56 mm.
